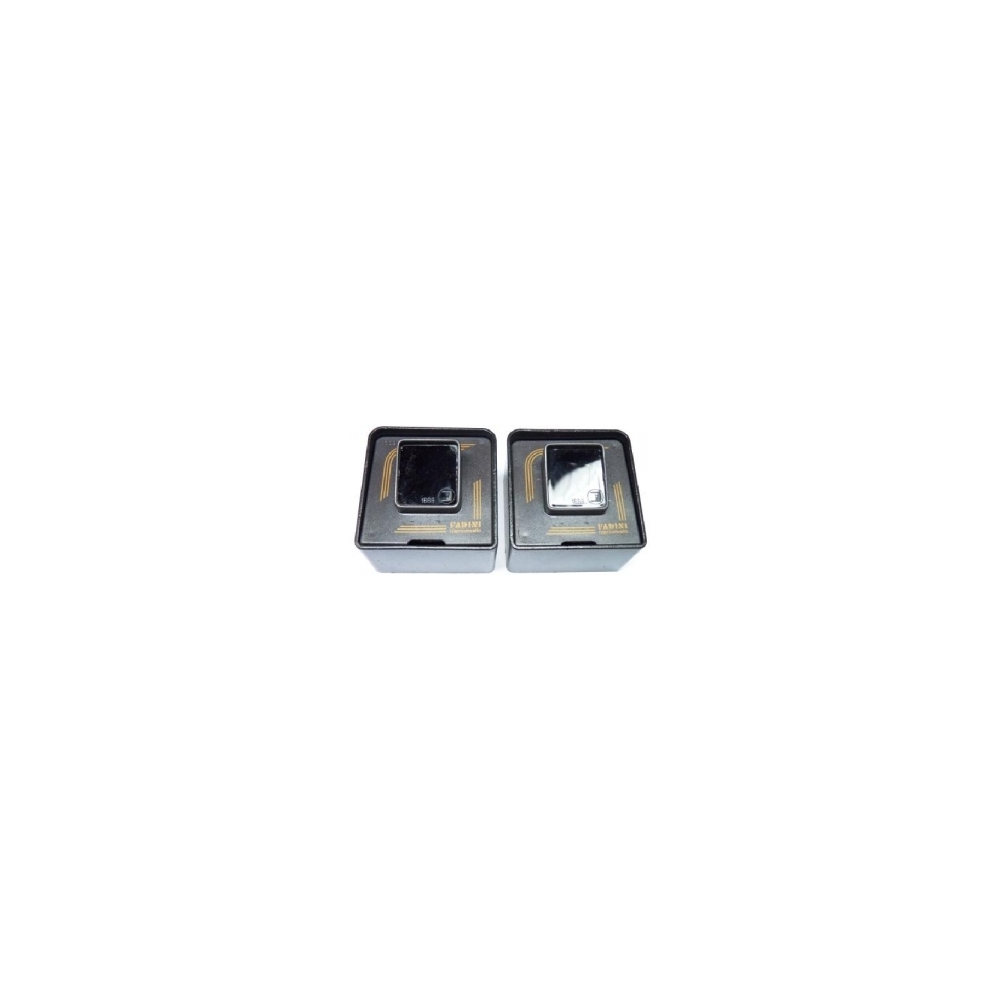

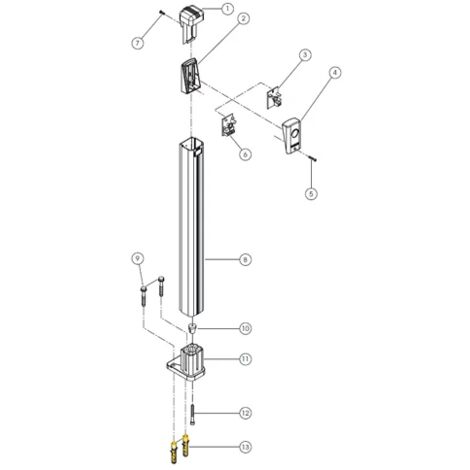

La photocellule Trifo 11 est un dispositif de sécurité qui permet l'arrêt ou l'inversion du mouvement d'une entrée automatisée lorsque le faisceau de lumière infrarouge émis par un projecteur (3) et un récepteur (6). Cellule photoélectrique de sécurité type barrage emetteur/récepteur. Compact et performante - Portée nominale 6M. Alimentation 12/24 V AC/DC. A savoir: Compte tenu des spécificités techniques de ce produit, nous vous recommandons l'installation par un professionnel Paire de photocellules de sécurité murale, pour automatisme des portails et des portes. Pour aligner le projecteur (3) et le récepteur (6), il faut les fixer à la même hauteur l'un en face de l'autre à une distance de pas plus de 6 mètres. 3), qui seront définitivement fixés à la colonne (8) par la vis (14). Il y a dans le récepteur (6) une LED rouge intérieure qui s'allume lorsqu'un obstacle est interposé qui interrompt le faisceau de lumière émis, ou si les photocellules ne sont pas alignées entre elles. 4) : les colonnettes (8) en aluminium anodisé sont fournies à une hauteur au sol préfixée, à installer par un cône d'expansion (9) au socle de base (10) avec la vis (11), donc le tout doit être ancré au sol avec les chevilles (12). 4), l'une de côte à côte, il est nécessaire d'installer à côté du projecteur (3) d'une paire le récepteur (6) de l'autre paire : pour des distances entre projecteur (3) et récepteur (6) jusqu'à 4 mètres, l'autre paire doit s'écarter de 50 cm ; plus de 4 mètres 2) : il faut mettre à nu les conteneurs (2) et (7), car derrière les cartes du récepteur (6) et du projecteur (3) se trouve le trou de fixation par cheville murale, qui sert également d'indicateur d'alignement pour les deux composants : comme première opération, dévisser la vis de fixation (5) et retirer le couvercle (4), puis retirer la carte (3) en élargissant les deux languettes latérales du fond conteneur (2) ) Fixation sur colonne (fig., 3 et fig. Les câbles électriques d'alimentation doivent être insérés dans les trous des récipients (2) et (7) avant leur fixation. Motorisation Portail Battant Trifo 11 Paire Photocellules FADINI | Leroy Merlin Motorisation Volet Battant Cellule photoelectrique de sécurité TRIFO 11, Accessoires, Cellules de... Cellule photoelectrique de sécurité TRIFO 11, Accessoires, Cellules de sécurités - ab
